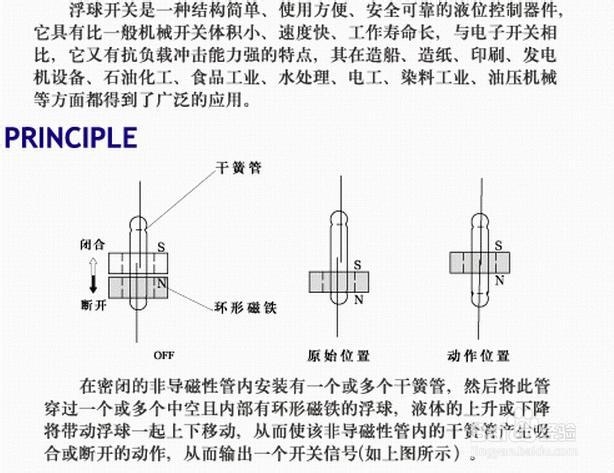

浮子液位開關原理圖：

本實用新型公開了一種浮子液位開關。傳統使用的浮子液位開關存在長時期應用后發生滲水現象，結果造成浮子液位開關失去控制作用等問題。本實用新型的主要特征是在由上罩殼、下罩殼、滑管上的平衡塊和磁鋼及帶電纜的干簧管所組成的浮子液位開關的上罩殼內設有一帶開關座的開關座倉。本實用新型的浮子液位開關無滲水現象產生，結構簡單，產品使用壽命長。適用于蓄水池或水箱等對水量的自動控制應用。

     磁性浮子開關同普通型浮子開關一樣，主要是在密閉的金屬或塑膠管內，設計一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮子在一定范圍內上下浮動。利用浮子內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。

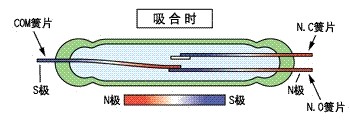

干簧管結構圖：

浮子液位開關原理圖：
